Stahlträger sind das Rückgrat moderner Konstruktionen – von der Industriehalle über Brücken bis zum Maschinenbau. Doch wer zum ersten Mal mit der Auswahl konfrontiert wird, steht vor einem Alphabet aus Kürzeln: HEA, HEB, HEM, IPE, INP, UPE, UNP. Was steckt dahinter, und wie findest du das richtige Profil für deinen Anwendungsfall? Dieser Leitfaden erklärt die wichtigsten Trägertypen – klar, praxisnah und ohne unnötigen Fachjargon.
Der Aufbau ist immer gleich – die Proportionen nicht
Alle Stahlträger bestehen aus denselben drei Elementen: zwei Flanschen (oben und unten) sowie einem Steg, der die Flansche verbindet. Was die Profile voneinander unterscheidet, sind die Proportionen: Wie breit sind die Flansche? Wie dick sind sie? Wie hoch ist der Steg? Genau aus diesen Unterschieden ergibt sich, welches Profil für welche Last, welche Spannweite und welchen Platzbedarf geeignet ist.

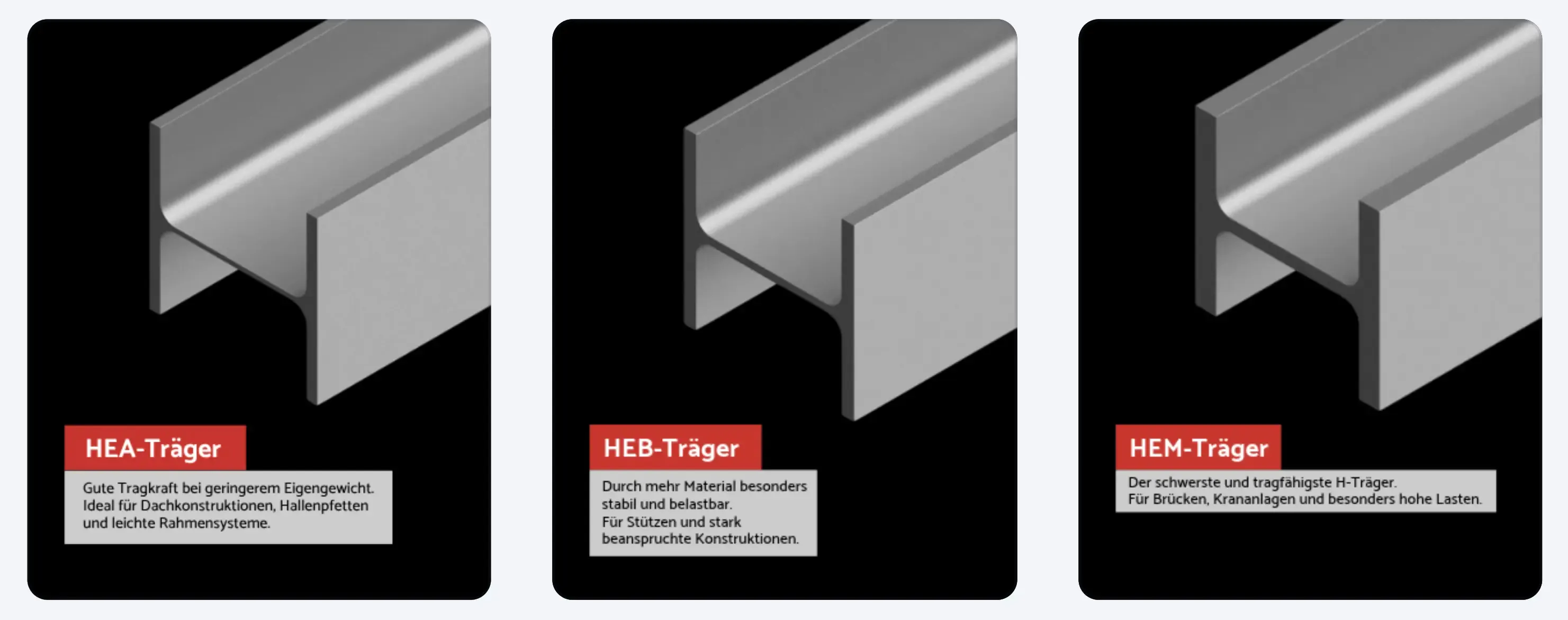

Die H-Träger-Familie: HEA, HEB und HEM
H-Träger (auch Breitflanschträger genannt) zeichnen sich durch ihre breiten, nahezu quadratischen Flansche aus. Sie sind besonders widerstandsfähig gegen seitliches Knicken – ein entscheidender Vorteil bei Stützen und druckbeanspruchten Bauteilen. Innerhalb der Familie gibt es drei Gewichtsklassen:
HEA – leicht und effizient
Der HEA-Träger ist der schlankste der drei. Schmälere Flansche und ein dünnerer Steg bedeuten weniger Materialverbrauch bei trotzdem guter Tragfähigkeit. Wer ein statisch überschaubares Projekt hat und Gewicht bzw. Kosten minimieren will, ist mit dem HEA gut bedient.
Typische Einsatzbereiche: Dachkonstruktionen, Hallenpfetten, Rahmensysteme mit normaler Belastung.
HEB – die ausgewogene Wahl
Der HEB ist die Standardausführung unter den H-Trägern. Mit dickeren Flanschen als der HEA bietet er deutlich höhere Tragfähigkeit – ohne das Gewicht des HEM. In der Praxis ist der HEB einer der meistgenutzten Profile, weil er eine gute Balance zwischen Tragkraft und Wirtschaftlichkeit herstellt.
Typische Einsatzbereiche: Stützen, Träger in mehrgeschossigen Stahlbauten, allgemeiner Hoch- und Industriebau.
HEM – maximale Last, maximale Reserve
Der HEM ist der schwerste und massivste H-Träger. Seine sehr dicken Flansche und der breite Steg machen ihn zur ersten Wahl, wenn extreme Druckkräfte oder hohe Knicklängen auftreten. Der Mehraufwand an Material zahlt sich dort aus, wo keine Kompromisse möglich sind.
Typische Einsatzbereiche: Brückenbau, Kranbahnen, Industriefundamente, hochbelastete Stützenkonstruktionen.
